商品の詳細:
お支払配送条件:
|
| アプリケーション: | ボートの油圧装置 | 回転の方向: | 右回りに |
|---|---|---|---|
| 機能: | 低ノイズ | 取り付けフランジ: | SAE 2 の穴 |
| 電源: | 油圧 | 圧: | 高圧 |
| シール: | ブナ, バイトン | 構造: | ピストンポンプの |
| シャフトをタイプして下さい: | スプラインを付けられる SAE, キーの SAE の平行 | ||
| ハイライト: | 気筒アキシアル ピストン ポンプ,回転ピストン・ポンプ |
||

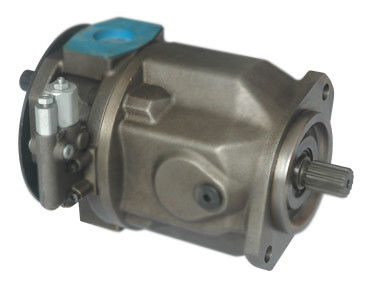

ボートの油圧装置の可変的な変位ポンプ、キーと平行高圧 SAE
圧力フロー制御の船システムのための可変的な変位油圧ポンプ
速い細部
右回り回転可変的な油圧ポンプ
変位は 18cc/28cc/45cc/71cc です
圧力およびフロー制御
ブナ のシール
スプラインを付けられたシャフト
軸ピストン・ポンプ、変位は 18cc/28cc/45cc/71cc/100cc/140cc です。
圧力およびフロー制御
右回り回転
ブナ のシール
スプラインを付けられたシャフト
SAE 2 の穴 UNC のインチの糸
によドライブ後部カバーは、別のポンプを接続できます
変数
|
操作圧力範囲 |
港 B の圧力 |
|
| 入口 |
わずかな圧力 PN----------------280bar |
|
|
ピーク圧力 PMAX-----------------------350bar |
|
港 S の絶対圧 |
整理の仕事圧力（10% 周期）---------315bar |
|
P の ABS 分------------------------0.8bar |
断続的な操作圧力の適用まで |
|
最高 P の ABS------------------------30bar |
10% の義務の 215 棒は許可されます。 |
場合の下水管圧力
漏出液体の最高の許された圧力（港 L、L1 で）: 高の 最大0.5 棒より
港 S、しかし高くより 2 の棒絶対圧の吸入圧。
指定:
漏出液体の最高の許された圧力（港 L、L1 で）: 高の 最大0.5 棒より
港 S、しかし高くより 2 の棒絶対圧の吸入圧。
|
指定: |
|
|
|
16/18 |
28 |
45 |
71 |
100 |
140 |
|
変位 |
|
最高 Vg |
cm3 |
18 |
28 |
45 |
71 |
100 |
140 |
|
最高速度 |
|
最高 n |
rpm |
3300 |
3000 |
2600 |
2200 |
2000 年 |
1800 |
|
最高。 流れ |
最高 n |
qv |
L /min |
59.4 |
84 |
117 |
156 |
200 |
252 |
|
1500 r/min |
27 |
42 |
68 |
107 |
150 |
210 |
|||
|
最高。 力（Δp=280bar）
|
最高 n |
最高 P |
Kw |
27.7 |
39 |
55 |
73 |
93 |
118 |
|
1500 r/min |
12.6 |
20 |
32 |
50 |
70 |
98 |
|||
|
最高。 トルク（Δp=280bar）
|
最高 Vg |
Tmax |
Nm |
80.1 |
125 |
200 |
316 |
445 |
623 |
|
重量 |
|
m |
Kg |
12 |
15 |
21 |
33 |
45 |
60 |
記述:
| オーダー コード | 細部 | |||
| HA10V | モデル可変的なポンプ、スワッシュプレート の設計 | 評価される圧力 280bar | ピーク圧力 350bar | |
| O | 運営方法ポンプ、回路 | |||
| 28 | 変位 18。 28。 45。 71。 100。 140 （ml/r） | |||
| DR | 2 ポイント、直接制御、DRG--- 遠隔圧力制御 | 圧力制御、圧力およびフロー制御 | DFR1 圧力およびフロー制御、閉まる X チャネルの開口部 | 圧力。 流れおよびトルク制御 |
| / | ||||
| 31 | シリーズ: 31 のシリーズ | |||
| R | 回転 R の方向--- 右回りに | L--- 左回り | ||
| - | ||||
| P | P-- ブナ | シール V-- バイトン | ||
| S | シャフトをタイプして下さい: P--- キーのメートル平行 | S-- スプラインを付けられる SAE | K-- キーの SAE の平行 | U-- スプラインを付けられる SAE dia.減らされる。 |
| C | 取り付けフランジ: C--- SAE の 2 穴 | D--- SAE の 4 穴 | A- ISO の 2 穴 | B- ISO の 4 穴 |
| 62 | 港の形態: 11-バック SAE の SAE の フレーク の後部、メートル固定糸のための港 | 12 サービス ライン---両側 SAE の反対側、固定糸 UNC の SAE の フレーク | 61--- SAE の UNC のねじ、SAE の フレーク の後部、固定糸 UNC | 62---両側 SAE の UNC のねじ、反対側、固定糸 UNC の SAE の フレーク |
| NOO | によ形態: どこも N00-シャフト | 直通ドライブなし | K **--- によって |
直通ドライブを使って |
適用:
油圧装置。 船の油圧装置。
利点:
良質、競争価格および速い配達。
低雑音、小さい容積
