商品の詳細:
お支払配送条件:
|
| ローラーの数: | つ | ローラーの硬度: | HS72-76 |
|---|---|---|---|
| ローラーのサイズ: | 610×1730mm | コンバーター: | ABB |
| ハイライト: | ゴム製カレンダーにかける機械,ゴムのためのカレンダー機械 |
||

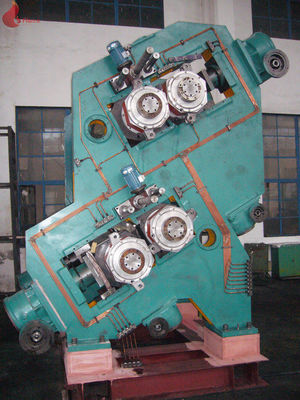

1. プロダクトの導入
|
適用: |
ゴム |
特徴: |
高い粘着性 |
|
製品名: |
ゴム製カレンダー機械 |
ローラー数: |
S のタイプの 4 つのローラー |
|
運転モーター: |
可変的頻度モーター |
ローラー材料: |
1#、2#、3#、4# は合金によって冷やされる鋳鉄です |
2. 速い細部:
このカレンダーはコード、キャンバスおよび他の編まれた材料の内部はさみ金の薄いゴム製シートおよび子午線のタイヤの気密の層をカレンダーにかける広がるゴム製在庫の 1 表面そして二重表面一度連続的なコーティングのために主に使用されます。
3. 記述:
1.主要なモーター（モーター ブランド: Hengli、中国の有名なブランド）
モーター 4 セットの数
モーター力 1# および 2# ロール 90KW; 3# および 4# ロール 110KW

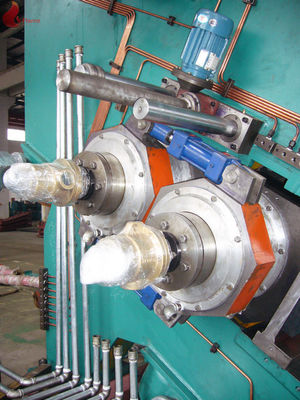

2. ロール（4 PC のペリフェラルによってあけられるロールは ZWZ 中国の有名な軸受けによって、取付けます）
ロールΦ610mm の直径
ロール 1730mm の働く幅
ロール ペリフェラルによってあけられるロールの構造
整理のタイプ逆 S のタイプ
3. ロール 0.5-1 の摩擦比率任意に
4. ロール 3-30m/min の線形速度
5. 温度調整
ロール表面 120° C±1° C の最高温度
過剰熱い水を通した熱媒体
温度 40~120° C の範囲
6. 小片の調節装置
速度 3.65/1.22 mm/min を調節する小片
小片 0-10mm のデジタル表示装置の調節の範囲
7. ロールの軸交差装置
ロール線形速度 6-60mm/min
最高。 王冠の効果 0.3mm
交差装置の最高の変位 +/-25mm （デジタル表示装置）
8. 供給装置
送り速度 10~44m/min
振動速度 2~10 回/分
9. 標準的なガイド
標準的なガイドの移動間隔 300-1700mm
モーターを備えられる移動タイプ
10. オイルの潤滑システム
それはカレンダーの潤滑システムおよび減力剤の潤滑システムの含んでいます。
11. 油圧装置-ポンプ弁は rexroth が作る Bosch、国際規格べきです。
最高。 油ポンプ 17.5 の Mpa の圧力
主要な油圧部品 Rexroth
12. ゴム製シートの巻き取り装置装置
巻き取り装置のローラー 250mm の直径
4. 適用:
主にゴム製シートの死体の単一表面にそして二重表面コーティングおよびキャンバスおよび連続的な生産使用するべき 4 ロール カレンダー。
シート 0.3 の厚さ– 6 つの mm は望ましいです
プロダクト 1600mm の最高の幅。
5. 指定:
|
タイプ |
X-Y3Γ230x630 |
X-Y3Γ252x720 |
X-Y3Γ360x1120 |
X-Y3Γ400x1400 |
X-Y3Γ450x1500 |
X-Y3Γ610x1730 |
X-Y3Γ710x2130 |
X-Y3Γ810x2430 |
|
ロール直径（mm） |
230 |
252 |
360 |
400 |
450 |
610 |
710 |
810 |
|
ロール表面（mm）の長さ |
630 |
720 |
1120 |
1400 |
1500 |
1730 |
2130 |
2430 |
|
ロール比率 |
1:1: 1 1:1.2: 1 |
1:1: 1 |
1:1: 1 0.733:1: 1 0.733:1: 0.733 |
1:1: 1 1:1.383: 1.383 1:1.383: 1 |
1:1: 1 1:1.5: 1 |
1:1: 1 1:1.4: 1 |
1:1: 1 |
1:1: 1 1:1.5: 1 |
|
ロール速度（m/min） |
0.8-8 |
2-16 |
3-20 |
3-26 |
3-26 |
6-54 |
8-50 |
2-20 |
|
ピッチ範囲（mm） |
0-7 |
0-10 |
0-10 |
0-10 |
0-10 |
0-20 |
0-20 |
0.5-25 |
|
プロダクト最低の厚さ（mm） |
0.2 |
0.2 |
0.2 |
0.2 |
0.2 |
0.15 |
0.15 |
0.5 |
|
プロダクト幅（mm） |
500 |
550 |
1000 |
1200 |
1400 |
1500 |
1900 年 |
2150 |
|
モーター力（KW） |
7.5 |
22 |
55 |
55 |
75 |
132 |
185 |
220 |
|
重量（KG） |
2600 |
5500 |
16000 |
17500 |
19000 |
52000 |
67000 |
94000 |
|
タイプ |
X-Y4Γ230x630 |
X-Y4Γ360x1120 |
X-Y4Γ400x1400 |
X-Y4Γ450x1500 |
X-Y4Γ610x1730 |
X-Y4Γ710x2130 |
X-Y4Γ810x2430 |
|
ロール直径（mm） |
230 |
360 |
400 |
450 |
610 |
710 |
810 |
|
ロール表面（mm）の長さ |
630 |
1120 |
1400 |
1500 |
1730 |
2130 |
2430 |
|
ロール比率 |
1:1: 1:1 |
0.733:1: 1:0.73 |
1:1.383: 1.383:1 |
1:1.5: 1.51 |
1:1.4: 1.4:1.4 1:1.4: 1.4:1 |
1:1.5: 1.5:1 |
1:1.5: 1.5:1 |
|
中間のローラー（m/min）の回線速度 |
2.1-21 |
2-20 |
3-26 |
3-26 |
8-50 |
3-30 |
2-20 |
|
調節します範囲（mm）を |
0-10 |
0-10 |
0-10 |
0-10 |
0-20 |
0-20 |
0.5-25 |
|
プロダクト（mm）の Min.Thickness |
0.2 |
0.2 |
0.2 |
0.2 |
0.15 |
0.15 |
0.5 |
|
プロダクト（mm）の幅 |
500 |
1000 |
1200 |
1300 |
1500 |
1900 年 |
2150 |
|
モーター力（KW） |
15 |
55 |
75 |
110 |
160 |
185 |
280 |
|
重量（KG） |
4800 |
15000 |
18500 |
33000 |
62000 |
100000 |
126000 |
6. 比較優位:
a.ロールは冷やされた鋳鉄の合金、終わりの機械で造られた表面から、懸命に身につけられる成り、; ロール円周の端のあけられた穴を使って、熱するために過熱水を採用しよい暖房効果を得ます。
b. ロール軸受けは二重列の放射状の圧延軸受け、鋳鉄から成っている軸受けボディに尾作られよい衝撃吸収性の性能および十分な強さを持っています。
c. 完全な付属品によって装備されている: 装置を、ゆがみの送信の単位前もって積む、軸線の十字の単位は単位を、上部穴をあける空気泡およびより低く供給の単位、位置制限および非常停止を振ります。
d. 厚さ測定装置はアメリカ NDC かイタリア ES からのプロダクトです。 張力センサー（か力測定の忍耐）スイス連邦共和国 FMS からのプロダクトです。
e. 自動切断装置は機械的に同期および安全な、信頼できる操作を用いる切断プロダクトを、沈黙させることです。
f. 結末は 2 つの別々の巻上げの組み立てを含む巻取り機を、集中させる二重場所であり、1 つの働場所の転覆のメカニズムに、全巻取り機簡単な操作および低速の労働の強度の特徴があります。
g. ドライブ sysytem は運転者としてデジタル速度の調整装置を採用します、全体の機械はコントローラーおよび Fieldbus 制御技術を提供することとして PC を採用します。
h. 速度減力剤は堅い表面ギヤ、層にされた箱ボディ、集中された運転が装備され、ギヤの供給の強制潤滑のための sysytem に油を差すことを分けます。
7. サービス:
1.海外インストール ガイド。
2.海外テスト ランニング
3. Ovsersea の労働者の訓練
4.テクニカル サポート
5.予備品の供給
6.テクニカル オペレーション サポート
7.方式および処理サポート
8. 選択

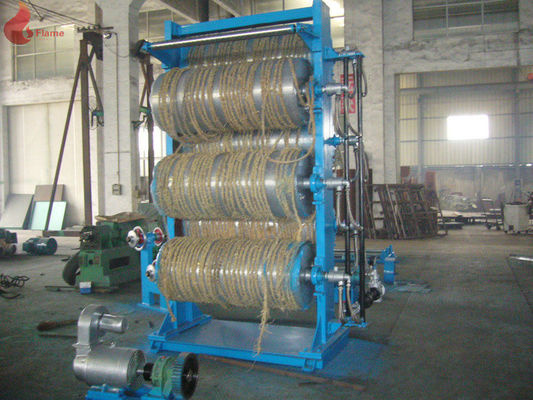

この sysytem は 4 ローラーのカレンダー、多数ローラーの鉛装置および補助冷却機械で構成されます
9. 商業言葉
1.支払: 前金として T/T によって 30%、郵送物の前の T/T によるバランス（70%）
2.調達期間: 前金を受け取った後 120 日
3.交通機関: 容器、簡単なパッケージ（PE のフィルム、salver）
4.Warranty 期間: バイヤーの工場の機械の使用の日から:
（1）機械部品: 12 か月
（2）電気部品: 6 か月
5.取付けおよび依託
（1）最新の依託は郵送物の前に作られました
導くために（2）海外依託および充満はバイヤーに 1-2 人の技術者送られます
装置の取付けそして依託顧客の要求。
顧客は私達の技術者の充満を支払います。
（1）往復旅行の航空券
（2）交通機関、調節およびコミュニケーションの充満
（3）技術者のための手当は 1 人のための 1 日あたりの米ドル 80 です。
（4）通訳は必要です。
6.予備品:
1 年間予備品は顧客のために必要であり、顧客が予備品を買うべきであることを私達は提案します。 （付属品のリストは提供されます。）
7.英国マニュアル、成形のデッサンおよび基礎デッサンは提供されます。
