商品の詳細:
お支払配送条件:
|
| ハイライト: | スタンバイのディーゼル発電機,携帯用ディーゼル発電機 |
||
|---|---|---|---|
1、一定モデルを発生させます: P400E1
2 つのエンジンは作りましたり及び模倣します: パーキンズ 2306C-E14TAG2
3 の遮断器のタイプ: 3 ポーランド人 MCCB
4 の頻度: 50 の Hz/60 の Hz
5 のエンジン スピード: 1500 の rpm/1800 の rpm
6 の冷却方法: 水
7 の支配のタイプ: 電子
8 の出力タイプ: 三相 AC

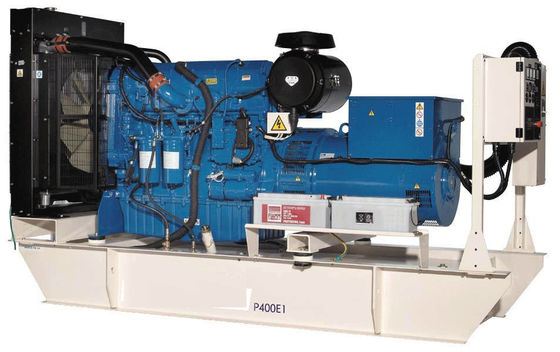

パーキンズ 2306C-E14TAG2 Genset のディーゼル発電機
出力評価
| 一定モデルの発生 | P400E1 |
| 380-415V、50 の Hz | 400.0 KVA/320.0 kW |
| 480V、60 の Hz | 438.0 KVA/350.4 kW |
0.8 の力率の評価。
|
技術的なデータ |
||
|
エンジンは作りましたり及び模倣します: |
パーキンズ 2306C-E14TAG2 |
|
|
交流発電機モデル: |
LL6014D |
|
|
基礎フレーム タイプ: |
頑丈な製造された鋼鉄 |
|
|
遮断器のタイプ: |
3 ポーランド人 MCCB |
|
|
頻度: |
50 の Hz 60 の Hz |
|
|
エンジン スピード: RPM |
1500 1800 |
|
|
燃料タンク容量: リットル（米国 gal） |
820 （216.6） |
|
|
燃料消費料量: - l/hr （米国 gal/hr） |
-- |
|
|
燃料消費料量: P400E1 l/hr （米国 gal/hr） |
85.1 （22.5） 91.3 （24.1） |
|
P400E1
物理データ
製造業者: パーキンズ
モデル: 2306C-E14TAG2
シリンダー/直線のいいえ: ラインの 6/
周期: 4 打撃
誘導: 冷却されるターボチャージの空対空充満
冷却方法: 水
支配のタイプ: 電子
支配のクラス: ISO 8528 G2
圧縮比: 15.9:1
変位: l （cu.in） 14.6 （890.9）
穴/打撃: mm （） 137.0 （5.4） /165.0 （6.5）
慣性モーメント: kg の m の ² （lb。 ²） 3.43 （11721）
エンジンの電気システム:
-電圧/地面: 24/Negative
-充電器 Amps: 70
重量: kg （lb）
-乾燥して下さい: 1690 （3726）
-ぬらして下さい: 1792 （3951）
空冷方式:
エア フィルターのタイプ: 取り替え可能な要素の燃焼
気流: m の ³ /min （cfm）
-スタンバイ: 26.8 （946） 41.6 （1469）
-最高。 燃焼の空気取り入れ口
制限: kPa （H2O で） 6.2 （24.9） 6.2 （24.9）
ラジエーターの冷却用空気の流れ: m の ³ /min （cfm）
444.0 （15680） 600.0 （21189）
冷却用空気の流れへの外的な制限: Pa （H2O で）
188 （0.8） 188 （0.8）
冷却装置:
冷却装置容量: l （米国 gal） 47.0 （12.4） 47.0 （12.4）
水ポンプのタイプ: 遠心
水をまくために及び円滑油オイル拒絶される熱: kW （Btu/min）
-スタンバイ: 134.9 （7672） 153.2 （8712）
-部屋への熱放射: kW （Btu/min）
-スタンバイ: 39.0 （2218） 45.3 （2576）
-ラジエーター ファンの負荷: kW （馬力） 9.0 （12.1） 17.0 （22.8）
50°C （122°F）まで包囲された条件で作動するように設計されている冷却装置。
特定の場所の状態で電力定格のためのあなたのローカル FG ウイルソンのディーラーに連絡して下さい。
性能:
エンジン スピード: RPM 1500 1800
総体エンジン力: kW （馬力）
-スタンバイ: 353.0 （473.0） 393.0 （527.0）
-全盛: 313.0 （420.0） 365.0 （489.0）
BMEP: kPa （psi）
-スタンバイ: 1935.0 （280.7） 1795.0 （260.4）
-全盛: 1716.0 （248.9） 1667.0 （241.8）
再生力: kW 27.0 39.0
潤滑システム:
石油フィルターのタイプ: Eco の全開流量
総オイル容量 l （米国 gal）: 68.0 （18.0）
オイル鍋 l （米国 gal）: 60.0 （15.9）
オイルのタイプ: API CG4 15W-40
冷却方法: 水
燃料装置
燃料フィルター タイプ: 推薦される Eco の取り替え可能な要素
燃料: クラス A2 のディーゼル
燃料消費料量: l/hr （米国 gal/hr）
110% 100% 75% 50%
負荷負荷負荷負荷
P400E1
50 の Hz 85.1 （22.5） 64.0 （16.9） 44.5 （11.8）
60 の Hz 91.3 （24.1） 70.9 （18.7） 50.1 （13.2）
（0.85 のそして BS2869 のクラス A2 に従って比重のディーゼル燃料に基づいて）
排気機構
消音装置のタイプ: レベル 1
消音装置モデル及び Qty: SD150 （1）の圧力降下
消音装置システム: kPa （Hg で） 0.01 （0.003） 0.06 （0.018）
消音装置の騒音低減
レベル: dB 19 17
最高。 正当な背部
圧力: kPa （で。 Hg） 7.0 （2.1） 7.0 （2.1）
排気ガスの流れ:
m の ³ /min （cfm） -スタンバイ: 66.6 （2352） 95.7 （3380）
-全盛: --
排気ガスの温度: °C （°F）
m の ³ /min （cfm） -スタンバイ: 494 （921） 389 （731）
P400E1
交流発電機のパフォーマンス データ
|
データ項目 |
50 の Hz 60 の Hz |
||||||||
|
415/240V |
400/230V 230/115V 200/115V |
380/220V 220/110V |
220/127V |
480/277V 240/139V |
380/220V 220/110V |
240/120V 208/120V |
230/115V |
440/254V 220/127V |
|
|
Capability* KVA を始めるモーター |
882 |
827 |
755 |
976 |
969 |
641 |
754 |
703 |
833 |
|
短絡容量** % |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
|
Reactances: 単位ごと
Xd X'd X " d |
3.130
0.140
0.111 |
3.370
0.150
0.120 |
3.730
0.170
0.132 |
2.780
0.120
0.099 |
3.070
0.140
0.109 |
4.900
0.220
0.174 |
4.090
0.180
0.145 |
4.420
0.200
0.157 |
3.650
0.160
0.130 |
示されている Reactances は主な評価に適当です
**任意永久マグネット発電機か AREP の刺激と…。
交流発電機の技術的なデータ
|
物理データの操作データ |
|
|
製造業者: FG ウイルソン |
超過速度: RPM 2250 |
|
モデル: LL6014D |
電圧調整（定常） （%）: + /-0.5 |
|
軸受けのいいえ: 1 |
波形 NEMA = TIF: 50 |
|
絶縁材のクラス: H |
波形 IEC = THF: 2.0% |
|
巻くピッチ コード: 2/3 - 6 |
総調和的な内容 LL/LN: 4.0% |
|
ワイヤー: 12 |
Supression はヨーロッパ規格と一直線にあります 無線妨害: EN61000-6 |
|
進入保護評価: IP23 |
放射熱: kW （Btu/min） -50 Hz: 23.0 （1308） -60 Hz: 24.4 （1388） |
|
刺激システム: 分路 |
|
|
AVR モデル: R448 |
|
P400E1
技術的なデータ
50 の Hz、1500 の RPM の 3 つの段階の評価そして性能
60 の Hz、1800 の RPM の 3 つの段階の評価そして性能
|
電圧主なモデル スタンバイのモデル電圧全盛モデル スタンバイ モデル - P400E1 - P400E1 |
|||||
|
|
KVA kW |
KVA kW |
|
KVA kW |
KVA kW |
|
415/240V |
-- |
400.0 320.0 |
480/277V |
-- |
438.0 350.4 |
|
400/230V |
-- |
400.0 320.0 |
220/127V |
-- |
438.0 350.4 |
|
380/220V |
-- |
400.0 320.0 |
380/220V |
-- |
437.0 349.6 |
|
230/115V |
-- |
400.0 320.0 |
240/120V |
-- |
438.0 350.4 |
|
220/127V |
-- |
400.0 320.0 |
230/115V |
-- |
438.0 350.4 |
|
220/110V |
-- |
400.0 320.0 |
440/254V |
-- |
438.0 350.4 |
|
200/115V |
-- |
400.0 320.0 |
220/110V |
-- |
437.0 349.6 |
|
|
|
|
208/120V |
-- |
438.0 350.4 |
|
|
|
|
230/115V |
-- |
438.0 350.4 |
定義
スタンバイの評価
これらの評価は実用的な電源異常の場合に連続的な電力を供給するために適当（可変的な負荷で）です。 これらの評価で積み過ぎが割り当てられません。 このモデルの交流発電機はピーク連続的な評価されます（ISO 8528-3 で定義されたように）。
主な評価
これらの評価は商業的に購入された力の代りに連続的な電力を供給するために適当（可変的な負荷で）です。 限定は年次営業時間へないし、このモデルは 12 時間の 1 時間 10% の積み過ぎの電源を供給できます。
標準的な標準状態
注: 標準的な標準状態 27°C （80°F）空気入口の臨時雇用者、152.4m （500ft） A.S.L。 60% の相対湿度。 0.85 のそして BS2869 に従って比重のディーゼル燃料との満載の燃料消費料量データ: 1998 年のクラス A2。
重量および次元
重量: kg （lb）次元: mm （）
|
網（+ 円滑油オイル） |
3300 （7275） |
長さ |
3601 （141.8） |
|
ぬらして下さい（+ 円滑油のオイル及び冷却剤） |
3350 （7385） |
幅 |
1150 （45.3） |
|
燃料、円滑油オイル及び冷却剤 |
4043 （8913） |
高さ |
2065 年（81.3） |
一般データ
文書
維持管理マニュアルのフル セット、回路の配線図および依託/欠陥見つける使用説明書。
一定の標準の発生
装置は次の標準に合います: BS5000、ISO 8528、ISO 3046、IEC 60034、VDE 0530、NEMA MG-1.22。
保証
すべての装置は完全な製造業者の保証を運びます。
