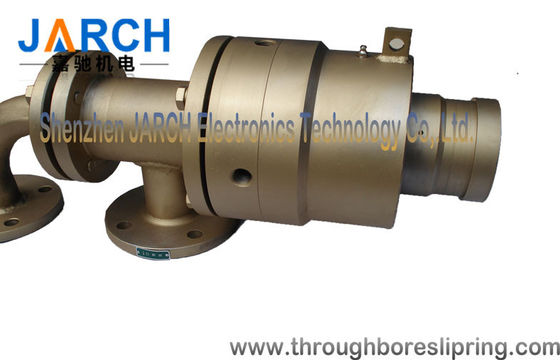

油圧回転式カップリング

高温油圧回転式連合300psiホット オイル速い機械カップリングは配管します

特徴:

1.Itは245の℃の環境で働くことができます

2.Its速度は2000RPMまであります

3.Itは300psi圧力に耐えることができます

クロム鋼から成っている延性がある鋳鉄およびcover&rotorから成っている4.Hosing

5.Rugged構造連合

速い細部:


包装及び配達:



記述:

回転ロールへのおよび/またはからの熱伝達媒体の流れを可能にするためにロータリージョイントか回転接合箇所が、静止した供給管および回転ドラムまたはシリンダー間の機械シールを提供するようにまた参照されるロータリージョイント。普通ロータリージョイントおよび回転接合箇所と使用される熱伝達媒体は蒸気、水、hermalオイル、冷却剤、airhydraulicオイルを含んでいます。

BKDシリーズ ロータリージョイントは2つの大きい精密軸受けから成り、滑らかな、密封された軸受けを使用して設計の原則を密封し、最低への摩耗は、耐用年数を拡張します。

利点:


1. 高温、高圧抵抗力がある回転管のカップリング

2.高圧のために、高温熱オイル適した、険し構造連合蒸気

3。 シールはドイツから輸入されます、私達の回転式連合の優秀な性能を保証する。

4. 取り外し可能なベースプレートの構造の設計は単一と複数のpasssages間の転換のために便利です

5. グラファイト パレット バランスの使用ばねの補償、それ故にそれは腐食するばねを避け、耐用年数を延長します。

6.熱オイルとかなりより高い圧力、温度のための理想

7. クロム鋼から成っている延性がある鋳鉄およびcover&rotorから成っているホースで水を掛けること

8. 高温抵抗力があるばねを過して下さい

BKシリーズは- 30~245℃行なうオイル最高2000rpm、1.1Mpaを移すことができます。

最高温度: 350℃は任意である場合もあります。



次元:

BKDシリーズ--複式アパートのwthの固定内部管（固定サイフォンの使用）


指定:

適用:


•ペーパー機械類

•、織物波形を付ける、鋼鉄

•、ゴム染まります、プラスチック、化学薬品、工作機械

インストール手順:

あなたの回転式システム回転式連合はきちんと取付けられていたとき長いの提供する精密部品、自由の漏出生命です。あなたの連合を取付けた場合これらの一般指標に続いて下さい:
関係
回転式システム連合は適用範囲が広い関係を使用して常に取付けられているべきです。 軸受けへの損傷を避けるためには、連合は操作の間に中心を見つける必要があります。 シャフトかハウジングがハード配管されないことは命令的です。
連合のハウジングは万力で握られ、機械への適用範囲が広い関係は連合を取付ける前に取付けられているべきです。
取付け前にシャフトの女性糸そして表面をきれいにして下さい。NPTの糸のテフロン管テープか管の密封剤を使用して下さい。指針として、NPTの糸は糸を密封する1つ- 3つの回転と堅く手べきです。平行を取付けることは、適切なガスケット通りますときまたはOリングは使用されるべきです。
装置に取付けられていたときそこにホースにわずかな、よじれなしのカーブべきです。それは必要ハウジングです突飛性やミスアラインメントを補うためにまたはシャフトが浮かぶ。

回転拘束
多くの場合、適用範囲が広いホースの関係は回転拘束のために使用されます。他の適用は付属品のまわりでフォークのような回転拘束のために外部デバイスを要求しますか、ピンで止めますか、結び付くか、またはかっこに入れます。 回転拘束装置は」浮かぶ「連合への損傷を防ぐために必要があります。
ろ過
シャフトまたはシールへの損傷を防ぐためには、回転式システムは10ミクロンまたはより少しにろ過が要求します。 そうする失敗はあなたの保証を無効にし、早期の失敗を引き起こすかもしれません。
潤滑
あなたの連合にグリースの付属品があったら、付属品ごとの適切なグリースの2つ以下のポンプによって連合に油を差さないで下さい。
