主要な特徴

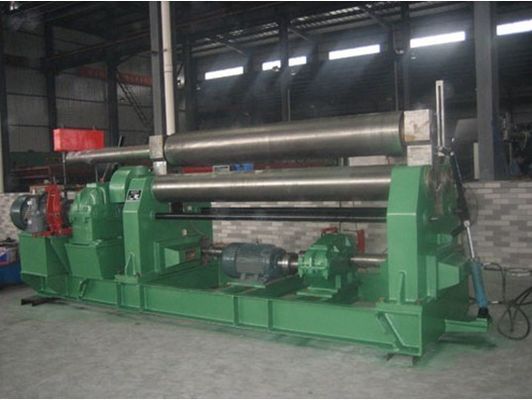

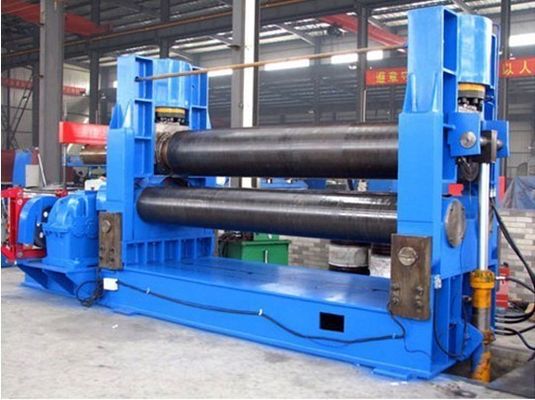

  W11SNC シリーズ上部のローラーの普遍的な版の巻く機械はの新型外国の先端技術を採用する油圧 3 ローラーの巻く機械、実際の国内作成の練習のコンバインです。それはまた低い投資を、必要としません付属装置を必要とします。

この装置は石油化学製品、ボイラー、造船業、金属の構造および機械類の製造工業で広く利用されています。

1 つは、このタイプ機械数値制御の甲革のローラーを採用します。  上部のローラーは縦そして水平に動くことができます。 有効な農産物は非常に高いです。 2 つのより低いローラーは fixxed、従って鋼板は供給に版をし、容易に作動する上部のローラーとして動かすことができません。 すべてこれらは安全を保障します。

2、終わりの正確さを前曲げます: 自由に、ある特定の圧力で、まっすぐな端の長さを上部ロール出版物置くこと、可能高精度に終わりの前曲がることの実施。

 3 つは対称的に置かれるべきに上部のローラーおよびより低いものする上部のローラーの横の動きを通して、前曲がって完了します。 上部のローラーの形はドラムです。 シリンダー巻くことは reductor モーターによって動く 2 つのより低いローラーによってより完全です。

 4 つに、曲げられた形より多くのタイプがあります: O 型、U 字型の、多段式 R 型等。

 5 のフィートの螺線形のない統合されたシャーシを使用して装置。 便利ことは変更仕事場です

 6、あなたの必要性に従って、次の制御方式を選ぶことができます:

TNC （上のローラー NC 制御）: 変化、小さい生産;

T 及び BNC （上およびより低いローラー NC 制御）: 小さい種、大きい生産

主要な構造

 主要な部品は上部のローラー装置、上部のローラーの横の移動装置、より低いローラー装置、上部転輪装置、メイン ドライブ装置、転覆させた装置、油圧装置から成っています。

1 の上部のローラー装置: 立場および忍耐に耐える主要なオイル シリンダー、上部のローラー

         2 本の主要なオイル シリンダーは上部のローラーを上下に押すかもしれません。 上部のローラーの最も高い位置は限られたスイッチによってテストされるかもしれません。

 圧延の版のための圧力は非棒の部屋の workinng によって提供されます。主要なオイル シリンダー ピストン棒は上部の軸受の立場と接続されます。

         オイル シリンダーおよびピストン棒は HRC45 によって造られる鋼鉄から成っています。シリンダーの内部の表面は磨かれて、ピストン棒は日本から Cr.The Yx のシール リングによって輸入されますめっきされます。

上部のローラーの硬度の処理は 2 つのステップに分けられます: Fiestly の熱精錬、HB260-300; そして処理する表面の浸炭 HRC45-50.The の安全率: 3

2 の上部のローラーの横の移動装置:

設計されている上部のローラーはドラム型です。横の移動装置の力はモーターによって提供されます。ウォーム ホイールの伝達を通して、みみず、ボール ベアリングねじ、および鋼線のナットは、横の動き完了し、非対称的な圧延は実現されます。動きの位置はデジタル displayer によって示されています。デジタル displayer は動きの位置を示します。

3 のより低いローラー装置:

低いローラー装置は下記のものを含んでいます: 2 つのより低いローラー、より低い軸受の立場は、低いローラー ギヤを入れ、ローラーの滑り軸受等を下げます。

より低いローラーの硬度の処理は 2 つのステップに分けられます: Fiestly の熱精錬、HB260-300; そして処理する表面の浸炭 HRC45-50。

より低いローラーは出力ギヤ、より低いローラーの入力ギヤおよび開いた運転のより低いローラーのトルクを運転する本管によって drived。

4 の上部転輪装置:

上部転輪の装置は上部転輪からくさびで留めます、立場に成り、等を耐えます。

上部転輪は上下に調節することができます。 調節の上下に転がるべき材料の指定に従ってあります。 上部転輪の硬度の処理は fiestly 熱精錬、HB190-220.The の上部転輪です総 4 部分です。上部転輪は上下に調節するかもしれません。 シリンダー コイルのギャップを全体見つければ、ローラーは上がる必要があります。

5 のメイン ドライブ装置

メイン ドライブ装置はモーター、堅くされた減力剤、ハイドロリック ブレーキ等から成っています。モーターは右回りに回り、版の巻くことに反対に右回りに力を提供できます

6 の転覆させた装置

転覆させた装置は水圧シリンダによって作動します。転覆させた上部の軸受の立場はリンク棒に従って動きましたり、軸受け立場を引っくり返るか、または閉まらせます。シリンダーは取除きますそうかもしれません。

7 の油圧装置

hydraulicc システムはギヤ油ポンプから、グループの弁およびパイプライン、等成っています

圧力弁は台湾シリーズ モジュラー弁からあります。パイプラインは単に置き、convenientli を維持します。sustem は圧力回路を調節する weih 成っていて回路および速度回路を合わせます。回路を調節する圧力は主要な流出弁を通って zdjust システム働き圧力できます。合わせる回路への分路弁の adjustmennt を通して、上部のローラーの荒い転換そして合わせることは実現されます。上向きはスロットルによって下方に調節されます促進し。

主関数

ローラーの上で、転覆装置、fixxed 装置、アップ/ダウン上部のローラー先に/背部、ローラーの先に/逆

私達がシリンダーを動かしたいと思う場合私達は最も高い場所の上りのローラーを持ち上げ、次に横に転覆装置を許可します。シリンダーを動かすことができます。

農産物の円柱バレル:

供給--端部分を曲げること--対称の曲げ排出

                                                                端部分を曲げること

                                                            対称に曲がること
