行機をスリッティング

440Kw は鋼鉄コイル スリッター機械、Decoiler 油圧機械 4mm - 12mm を Prepainted

4mm | 12mm×2000mm のスリッター

Descrition:

鋼鉄コイルの基本指定

鋼鉄コイルの等級: 共通の炭素鋼、電流を通された鋼鉄か prepainted 鋼鉄

コイルの厚さ: 4--12mm

コイルの直径: 最高ф2000mm

コイルの幅: 600mm---2000mm

コイルの内部の直径: φ508、φ610、φ760

コイルの重量: 最高 35T

フロー チャート:

油圧コイル・カー---ロール供給の倍によって先を細くされる decoiler 頭部guiding&head のシャベルそして組---ヘッドに sheaing----偏差の調整---切り開側の wase recoiler 橋----前seperator および引張り機械---recoiler---コイルの車油圧制御の荷を下すこと---電気制御

1 つの油圧コイル・カー:

コイル・カーの 1:1 の形態: 4 動かされた歩行

1.2 コイル・カーの構造: 鉄骨構造およびそれは上の V 形です。

1.3 連続的な歩行の力: 4kw cycloidal ギヤ減速機

1.4 持ち上がり、低下の力: 運転される油圧 cyliner

1.5 指定: ф220mmx700mm

持ち上がり、低下の 1.6max 旅行: 700mm

車輪の 1.7Dia: 200mm

1.8Walking 速度: 8.4m/min

1.9Max 積載量: 35000KG

2.Decoiler 機械

2.1 decoil の方法: 二重ヘッド方向油圧内部の拡張

2.2 拡張の形作り、縮まりました: 運転される油圧オイル シリンダー

きつく締まることの 2.3form: 二重方向動産

動きの 2.4power: 油圧オイル シリンダー（オイル シリンダー指定ф125mmx900mm）

プラットホームの 2.5specification: Φ508mm.Φ610mm.Φ760mm

2.6coil 最高の外 dia: 2000mm

2.7coil 幅: 600mm--2000mm

2.8Max 積載量: 35000kg

3: 指導の頭部およびシャベルの頭部

ヘッド指導の構造の 3.1Form: 鋼鉄によって溶接される構造、lifting&lowering のためのオイル シリンダー

指導のための 3.2hydraulic オイル シリンダー指定: ф125x600mm、2pcs

3.3Pulling ロール: ф300mmx500mm、Cr40

3.4pulling 力: 5.5kw cycloidal ギヤ減速機

シャベルの頭部のための 3.5specification: 鋼板の weled 構造

3.6 持ち上がり、低下の力: 油圧 cyliner: ф140mmx400mm:

expanding&contracting の 3.7power: 油圧 cyliner: ф63mmx400mm

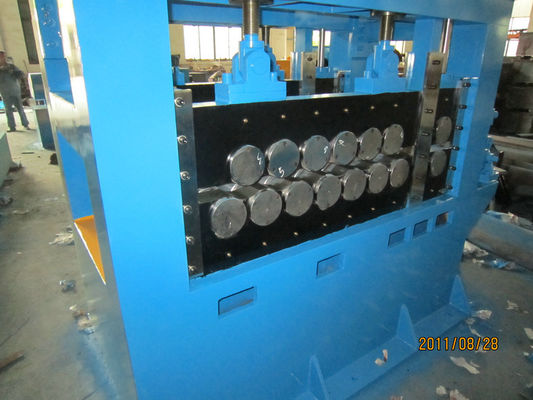

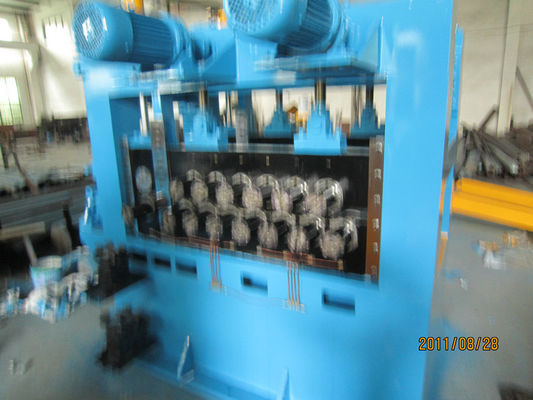

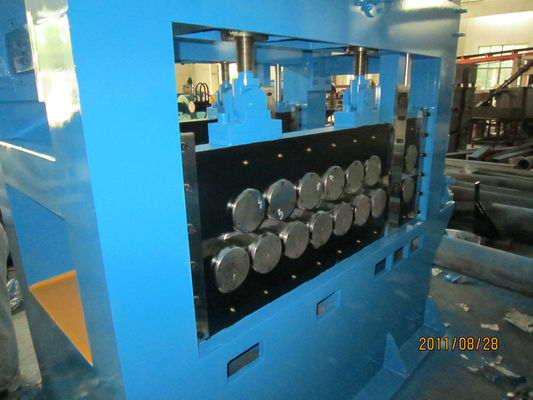

&5 ロール水平になることに与える 4 組のロール

4.1 のコイルのフィード ロールの指定: ф210mmx2000mm

ピンチ ロールの 4.2 材料: 40Cr 熱 processment、HR55 を転がします--56

コイルの供給のための lifting&lowering の 4.3 シリンダー: ф125mmx100mm、2pcs

lifting&lowering の 4.4 力: 2.2kw cycloidal ギヤ減速機

ロールに与え、水平にするコイルの 4.5 力: : 37kw cycloidal ギヤ減速機

4.6 の linar 速度: 12m/min

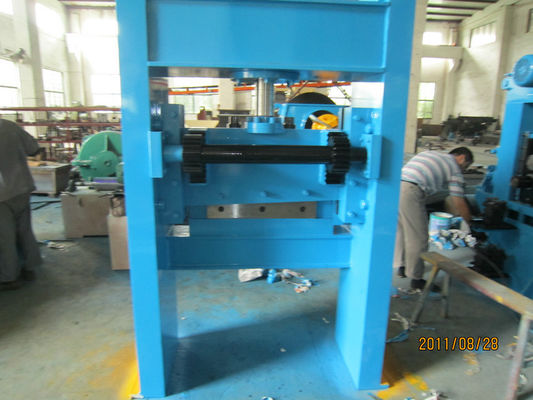

5.hydraulic せん断機械 1set

5.1 指定: 12mmx2200mm

5.2oil cyliner の指定: ф200x250

調整する 6.deviation

6.1Vertical は指定を転がします: ф200mmx150mm

6.2 組のロール材料: 40Cr 熱 processment 55--56

偏差の調整の 6.3Range: 500-2000mm

7.slitting 機械

7.1. 円形にディスク切り開くこと

シャフトを切り開くことの 7.2 指定: ф300mmx2000mm

シャフトの 7.3 材料: 40Cr によって堅くされるクロム

7.4 円形ディスク刃: D500Xd300XT25mm

刃の 7.5 材料: 6CrW2Si、HRC56--57 度

7.6AC 運動制御

7.7 切り開く transmissioning: AC 160kw 運転される共同カップリングが付いている cycloidal ギヤ減速機

7.8 の切り開く速度: 調節可能な 0-30m/min

7.9 切り開く幅の正確さ: +/-0.03mm

7.10 切り開く部分の指定: 5--7mm 10pcs、8--10 6pcs、11--12mm 4pcs

8 側面のスクラップの recoiler

8.1 二重方向 recoiler

反動の版の 8.2 指定: ф900mmx500mm

recoiler の 8.3 力: 各側面で反動する L160 モーター

前seperator 9 damping&

9.1 前seperator シャフト dia: ф210mmx2000mm

9.2 の水平になるロール材料: 40Cr

押すことの 9.3 力: 油圧 cylinderф80mmx1500mm

9.4oil cyliner の指定: ф80mmx750mm

10 recoiler

10.1 オイル シリンダー指定: ф200x100mm

10.2 最高の反動の指定: ф760mmx2000mm

反動の 10.3power: 200KW AC モーター

10.4recoiling 速度: 調節可能な 0-30m/min

11: 反動のコントローラー; Euroasia のコントローラー 590model

12: 反動容量: 35T

コイル・カーの &auto 積み重ねシステムの荷を下す 11 コイル

コイル・カーの 11:1 の形態: 4 動かされた歩行

11.2 コイル・カーの構造: 鉄骨構造およびそれは上の V 形です。

11.3 連続的な歩行の力: 4kw cycloidal ギヤ減速機

11.4 持ち上がり、低下の力: 運転される油圧 cyliner

11.5 の指定: ф200mmx700mm

持ち上がり、低下の 11.6 最高の旅行: 700mm

11.7 車輪の Dia: 200mm

11.8 歩く速度: 8.5m/min

11.9 最高の積載量: 35000KG

12 油圧制御

12.1 力: 11kw-4

12.2 圧力: 16Mpa

12.3 油圧オイル N46、油圧場所、制御弁および管 1 セット

12.4 のオイル タンクの容積: 450L

13 電気制御

13.1 電気制御 1 セット

13.2 電気操作のキャビネット 1set

13.3 PLC 制御

14.4 総力: 440KW
