混合容量: | 110L | バッチ時間: | 約 4-7 回/時間 |
---|---|---|---|
運転モーター: | 160KW-6P | モーターを傾けること: | 5.5KW-4P |
ハイライト: | 内部ミキサーのゴム,バンベリー ゴム製ミキサー |
1. プロダクトの導入

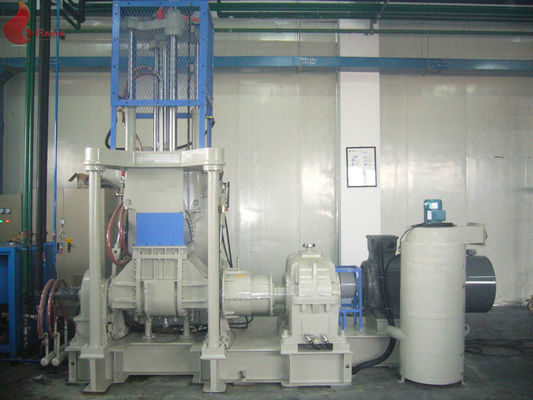

堅い歯の表面のギヤ ボックスの周波数制御の摩耗抵抗の回転子 NL-110L ゴム製 バンベリー のミキサー
名前 |
分散のニーダーのミキサー |
冷却の方法 |
冷水 |
タイプ |
Tumblet のタイプ |
特徴 |
それはゴム製混合のために主に使用されます。 |
回転子 |
めっきされる電極を耐摩耗加工するクロムおよび合金 |
||
材料 |
鋳造物鋼鉄 |
方法を接続して下さい |
カプラー |
容量 |
100-140kg/unit について |
証明書 |
ISO のセリウム |
2. 記述:
プロジェクト | 名前 | 指定 |
1 | 適用 | ゴム混合のため |
2 | 有効な容量 | 83L |
3 | 総合容量 | 110L |
4 | 供給のタイプ | 背部および前部からの供給(顧客の要求に従う設計) |
5 | 温度の調節 | 水冷または他 |
6 | 1 つのバッチのための容量 | 100-140kg について(生産技術に従って) |
7 | 1 つのバッチの時間 | 5-10min |
8 | 主要なモーター | 160KW AC |
9 | 回転子のタイプ | 2 コーナー ファン |
10 | 混合の車軸速度 | 0-45rpm (トランスデューサー) |

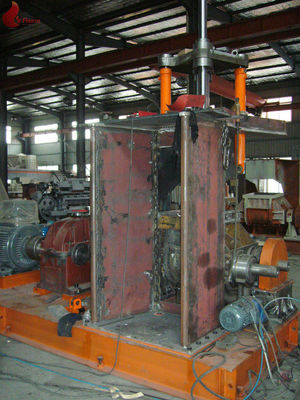

それは W および 2 つの側面の版の形をした良質の鋼板の溶接される主体から成っています。 それは冷却するか、または熱することのためのジャケットの設計です。 内部は堅いクロムとめっきされるか、または炭化物の合金との溶接によって造り上げられます。
それは バンベリー のタイプです。 ローター シャフトは穴を備え、翼に導く放射状の穴は上および端の表面の炭化物の合金との溶接し、堅いクロムをひき、磨き、そしてめっきすることによって造り上げられます。
3. 装置のリスト
a.Discharging 装置
a-1 はウォーム ホイールの構造の混合室を構成します
最高 a-2 傾く角度。 110°~135°
ブレーキ(Dongyuan モーター)が付いているモーター 3HP モーターを傾ける a-3 + 惑星のタイプ変速機
b. 索具装置
b-1 主要なモーター 160kw 6P、AC (Dongyuan モーター)
b-2 トランスデューサー 160KW (三菱)
C ベルトを装備する b-3 ベルトは最上質のゴムから成っています

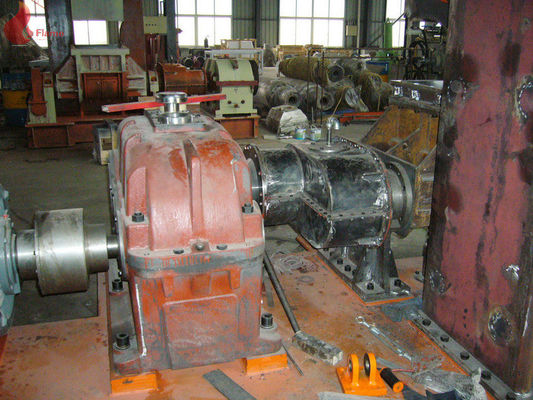

全く、粉砕の処置囲まれている、b-4 変速機縮小率の 16:1 のハード歯の表面
b-5 差動歯車機構の差動歯車機構のグループは前部および背部ミキサー シャフトの差動速度の比率の 1:0.75 で使用されます
c. 一致させた管
c-1 混合室、回転、圧力カバーの軸線は水冷の管、入口のサイズであり、出口のパイプラインは 01 です。
d. 電気キャビネット
床のタイプの d-1 キャビネット
d-2 電気装置および制御電気器具は国民の標準に従ってあります
設計されている d-3 電気キャビネット顧客の要求一致します
d-3-1 起動ループ
自動的に表示され、制御される d-3-2 温度セット。
d-3-3 PLC+10 は」時間に 1 セット(台湾の Taida のブランド)、ディスプレイ技術曲がりま、バンベリー ミキサーの操作のプロシージャを提供する技術的な変数をダウンロードします。 さまざまな規定のプロシージャの配置は利用できます。 操作は人間コンピュータ インターフェイスのプロンプトに従って全く、人間の無視によって引き起こされる間違い操作を避けるためにあり。 プロシージャの内容はバイヤーによって置かれます。 さまざまな手動ノブは維持することができます。
4. 適用:
それは広く利用されていますゴム、プラスチックおよび他のゴム及びプラスチック混合するために。
5. 主要な技術的な変数:
タイプ |
NL-10L |
NL-20L |
NL-35L |
NL-55L |
NL-75L |
NL-110L |
NL-150L |
主要なモーター力(KW) |
22 |
37 |
55 |
75 |
110 |
160 |
220 |
シリンダー直径(mm) |
Ф160 |
Ф200 |
Ф250 |
Ф300 |
Ф350 |
Ф420 |
Ф500 |
供給モード(前部/背部) |
前部タイプ |
前部/後部方式 |
|||||
重量(KG) |
2300 |
4200 |
6500 |
8500 |
10600 |
14000 |
20000 |
土台次元(mm) |
2150x1350x2200 |
2350x1550x2400 |
2570x2180x2570 |
3370x2460x3180 |
3550x2560x3220 |
4245x2950x3380 |
4580x3200x4100 |
6. 比較優位:
1 つの主要な電気部は三菱です
2 油圧の単位: 主要なモーター保護装置(台湾からのオイルの油圧装置)との理性的なオイル チャネルの座標
完全な機械の 3 軸受けは米国の TWB のブランドを採用します。
4 つはチヤンインでなされたタイプ ギヤ減少の単位を、ハード歯付き中国高めました
5 冷水ポンプは台湾の Guangquan のブランドです
次に 6 混合シャフトは 20crMo NicrMo の合金鋼鉄鍛造材項目を採用しま、部品を更に溶接されます身に着けています、身に着け抵抗の鋼鉄は西ドイツから、そしてめっきの処置と輸入されます。
次に混合タンクの 7 主体は身に着けている抵抗の合金鋼鉄全体の鋳造物、せん断の前部を更に溶接されます採用します、摩耗抵抗の鋭い鋼鉄は西ドイツから、そして堅いめっきの処置と輸入されます。 混合タンクは、強制されて-循環いつも互いに行きます。
側面で漏出防止 8 つは高圧ダイ カスト ハイテクの材料エポキシのクラスを、修理すること容易な特徴の摩耗抵抗と化学反応の抵抗採用します。
9 つの圧力カバーは均等にそして完全に混合されるゴム製を作る「M」の構造を採用します。
混合タンク、オイル シリンダーの位置の働きが固定して見つけられる時 10。
11 台のミキサー シャフトは更新済三ベーン、十分広がりです。 電気従来の Bi ベーンによって比較されて 3-5% によって救うことができます
7. サービス:
1.海外インストール ガイド。
2.海外テスト ランニング
3.海外労働者の訓練
4.テクニカル サポート
5.予備品の供給
6.テクニカル オペレーション サポート
7.方式および処理サポート
8. 選択
2 つの回転子のミキサーは上記のロール ギャップへのリターンの前後に回転子間の部屋の壁そしてギャップに沿う 2 部に相対的な回転、結ばれる上の上のロール ギャップによって、後突き出、せん断する回転子によるロール ギャップへの供給の口クランプからの材料分けられます、それぞれ pien。回転子の流れのまわりの一週間では、材料はせん断によって影響を及ぼされ、摩擦行為は、ゴム製温度の上昇を、低い粘着性はっきりとしましたり、混合物のゴムの表面の湿潤性を高めましたり、ゴム製および混合の表面が付いているよい接触をします。
9. 商業言葉
取付けます及びデバッギング サービス:
1。 契約が確認された後、販売人は研修会の計画、ゴム製ローラーの基礎図表および図表、正方形の斧及びいろいろな種類のローラー供給します。 すべての操作解説書は販売人によって、余りに供給されます。
2。 販売人はバイヤーのためのガイドの取付けそしてダバッギングに 3-4 人の技術的な労働者を差し向けます;
3。 バイヤーはそれらの指定かモデル予備の管および電気ワイヤーおよび販売人のちょうど助言を供給するべきです。
他の言葉:
1.配達期間: 接触の後の全く 6 か月は確認されます。
2.支払: 頭金として前もって T/T による総計の 30%、郵送物の前の T/T による総計の 70%。
3.予備品: 販売人は自由に一組の無価値で傷つきやすい部品を提供します。 販売人はまた 1 つの年の使用に再度会う一組の予備品を買うためにバイヤーを提案します。 販売人は彼ののためのバイヤーへの予備品のリストが配達の前に選ぶことを示します。
4.出現および色: 機械の出現そして色は販売人の標準に基づいています。 当然、私達はバイヤーの要求に従って顧客用またできます。
5.電力: 上の引用語句は 380V/50Hz に基づいています。 追加料金が伸ばされてあり、特注の電力の条件の時間を作り出します。
6.保証期間:
6-1。 機械: 巧妙なダバッギングの後の 1 年;
6-2。 電装品: 巧妙なダバッギングの後の 6 か月。
7.外国によって耐えられるダバッギング サービスおよび費用:
7-1。 販売人は装置のインストールおよびダバッギング サービスの指導のためのバイヤーによって任命した場所に 3 人か 4 人の技術的な労働者(またはバイヤーの要求として多くを)送ります;
7-2。 バイヤーおよび販売人は両方次として対応する彼らの充満に耐えるべきです:
7-2-1。 販売人は中国でしかし査証充満を除いて要される料金を担当します;
7-2-2。 バイヤーは外国および査証充満の料金の費用を担当します。 この料金は支持者に限られなくて含んでいます:
a.往復切符;
b.出張の間の交通機関、食事、調節およびコミュニケーション料金;
c.手当(一人につき 1 日(幾日の計算マンパワー料金)米ドル 80.00: 出張の日からの中国へへの総日戻ること);
D.訳者: バイヤーは販売人の技術的な労働者の便利なフィールド ワーク コミュニケーションと仕事を首尾よく完了するための訳者を雇うべきです。 さもなければ販売人は付加的な訳者を送ります。 バイヤーはこの費用を担当するべきです(a~d)を参照して下さい。
