| ハイライト: | ギヤ歯切り工具機械,CNC ギヤ歯切り工具で切る機械 |
||
|---|---|---|---|

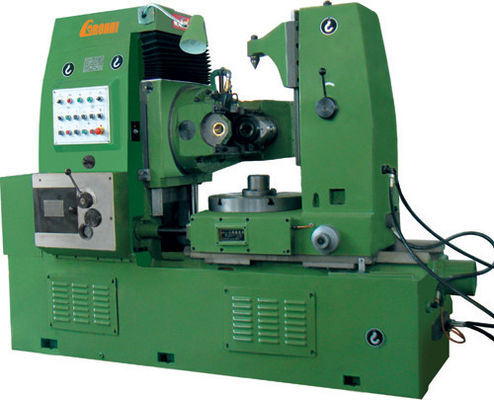

専門油圧ギヤ歯切り工具で切る機械、直径 510mm のワーク テーブル
大きいですか単一の生産のためによい剛性率、最高働く正確さおよび適したの Y3150K ギヤ歯切り工具で切る機械。
Y3150K ギヤ歯切り工具で切る機械
特徴:
1。
1。
速い細部:
| 条件: |
新しい
|
原産地: |
遼寧、中国（本土）
|
銘柄: |
GUANHUA
|
| 型式番号: |
Y3150K
|
タイプ: |
横
|
CNC またはない: |
ない
|
| 電圧: |
380V、
|
力（KW）: |
5.5KW
|
次元（L*W*H）: |
2450x1272x1790mm
|
| 重量: |
5300kg
|
証明: |
ISO9001: 2000 年、
|
保証: |
1 年
|
モデル: Y3150K
主要な変数:
1の処理の範囲
最高①。 工作物の直径: 500mm
最高②。 モジュール: 8mm
最高③。 幅: 250mm
工作物のギヤの④ Min. Number: 6 歯
2の用具のポスト
最高①。 用具のポストの旋回装置の角度: 240°
最高②。 用具のポストの旅行（縦）: 300mm
用具のポストの旋回装置の角度の③の最少読書: 6 ′
④用具のポストの縦移動速度: 0.52 m/分
⑤用具のポストの縦移動量（手動）: 0.754mm
供給量の⑥のステップ（縦）: 12step
供給の⑦の範囲（縦）: 0.4~4mm/rpm。
3のワーク テーブル
①のワーク テーブルの直径: 510mm
②のワーク テーブルの腔線径・山径: 80mm
横の 1 回転あたり③の動き（手動）: 1mm
④の横の最少読書移動: 0.01mm
⑤横の油圧ドライブ動き: 50mm
心押し台の端の表面と仕事台の表面間の⑥の間隔: 380-850mm
4の歯切り工具で切る紡錘
最高①。 歯切り工具の直径は/延びます: 160mm/160mm
（2）。 直径に通すタイ棒: M16
（3）歯切り工具のアーバーの付属品の先を細くすること:: M.T.5
（4）最高。 歯切り工具の軸動き: 55mm
（5）歯切り工具の軸線と仕事台の表面間の間隔: 235-535mm
（6）歯切り工具と仕事台の中心間の間隔: 20-330mm
（7）紡錘の速度の範囲: 40~250rpm
（8）紡錘のステップ: 9step
5、モーターおよび機械重量
①モーター: 5.5kw/1440rpm
②の軸速いモーター（縦）: 0.75kw/1380rpm
③の放射状の速いモーター: 0.75kw/1380rpm
油圧ポンプの④モーター: 1.1kw/1000rpm
⑤ N.W/G.W: 4500kg/5300kg
⑥機械サイズ（L xWxH）: 2450x1272x1790mm
6の他:
歯切り工具のアーバーの①の直径: φ22mm、φ27mm、φ32mm
②のアーバーの直径: φ30mm
利点:
1.専門メーカー。
2.世界で普及した。
3.良質および競争。
