Modules: | 1-5mm | Number of teeth: | 12-256 |
---|---|---|---|
Machining diameter: | 10-250mm | maximum face width (Straight teeth): | 95mm |
Helix angle: | ±45° | Wheel diameter: | 400mm |
Rated wheel revolutions: | 970-1500rpm | Standard Configuration of CNC system: | 1 set |
ハイライト: | CNC ギヤ粉砕機,ギヤ歯の粉砕機 |

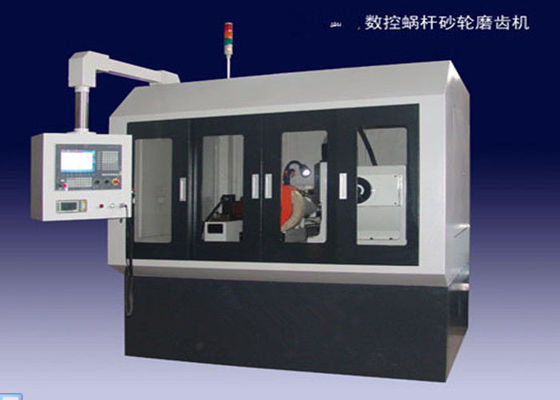

モーターおよび減力剤の 5 軸線 4 連結のための自動油圧ギヤ粉砕機
速い細部:
主に 250mm の最高の直径の高精度の、最高の係数 5mm 機械化のためにまっすぐに使用されて、円柱螺旋形ギヤ粉砕機 YK7225A。
モーターおよび減力剤のバッチの高精度の拍車ギヤ、螺旋形ギヤおよび大量生産の機械類、構造機械類、精密装置、器械およびいろいろな種類の精密歯車ポンプ プロダクトを設計している減力剤のために特に適した。
機械は機械に高性能および精密があるように、ギヤ ボックスの (EGB) 電子機能のウォーム ホイールおよびギヤ(工作物)連続的な発生の粉砕の主義を採用します。 機械に自動粉砕、粉砕車輪の修正および自動トリミング機能があります。
記述:
1. この機械は李 Shile (REXROTH)、数値制御システムおよびデジタル サーボ・システムの 5 軸線 4 連結の認識が装備されています。 工作物の放射状の動き(X 軸)、接した動き(Y軸)、軸動き(Z 軸)、粉砕車輪の紡錘の回転(B の軸線)、工作物の紡錘の回転(C の軸線)。
2. 工作機械の紡錘は条件の処理に従ってサーボ・システムの同期追跡によって、stepless 速度の規則制御される熱心なサーボ モーターによって、紡錘運転されます。
3. この機械にまたユーザーの要求、工作物のプロフィールの修正の特別なダイヤモンドのローラーの割振りに従って歯のプロフィールの修正機能が、できますあります。
4. 機械は粉砕の手当の自動分布関数の両側で歯を備えています
5. ラインの粉砕車輪の工作機械の選択の自動バランス装置。
6. この機械に自動車輪のドレッシングおよび補償機能があります。
7.This 機械は作動し易いです機械で造ります固定の処理プログラムを、オペレータはただ変数を入れる必要があり、切断の送り速度は自動粉砕を達成できます。
8. NC システム、主要な電気の油圧部品、軸受け、球ねじ、線形ガイドは、密封の部品または国内良質の銘柄プロダクト、工作機械の信頼性を保障するために輸入されます。
9. 機械コンフィギュレーションの独立者の電気制御キャビネット、および空気調節の構成。
10. 油圧この工作機械構成独立した冷却装置。
11. この機械形成の保証、閉鎖したタイプ保護カバー、およびオイルの霧プロセッサの構成。
指定:
モジュール |
mm |
1-5 |
歯の数 |
|
12-256 |
機械化の直径 |
mm |
10-250 |
最高の表面幅(まっすぐな歯) |
mm |
95 |
螺旋角度 |
|
±45° |
車輪径 |
mm |
400 |
評価される車輪の回転 |
rpm |
970-1500 |
ホスト次元(L×W×H) |
mm |
3000×1600×2600 |
重量 |
t |
5 |
標準的な構成:
CNC システム |
1set |
単一の角度のダイヤモンド車輪のドレッシング |
1pair |
|||
油圧タンク、冷却タンク |
1set それぞれ |
円柱着服のダイヤモンドのペン |
1 |
|||
霧プロセッサ; 遠心分離器 |
1set それぞれ |
フランジ(車輪と) |
2set |
|||
電気制御キャビネットのエアコン |
1set |
粉砕の紡錘 |
2set |
|||
任意付属品 |
||||||
冷却されたオイル クーラー |
1set |
フィールド バランスの器械 |
1set |
|||
油圧オイル クーラー |
1set |
自動バランスをとる器械 |
1set |
|||
モジュール |
mm |
1-8 |
||||
歯の数 |
|
12-200 |
||||
機械化の直径 |
mm |
20-400 |
||||
最高の表面幅(まっすぐな歯) |
mm |
190 |
||||
螺旋角度 |
|
±45° |
||||
車輪径 |
mm |
400 |
||||
評価される車輪の回転 |
rpm |
970-1500 |
||||
ホスト次元(L×W×H) |
mm |
3000×1600×2600 |
||||
重量 |
t |
14 |
企業収益:
Heng Yong の会社は多くのベテランの専門家を集めました。 このチームは経験の何十年かにわたって人々によって鉛持っています、若く、精力的なエンジニアで満たされて行い。 強い研究および成長の能力によって、私達の会社はギヤ機械類の大ぞろいの開発に異常な努力を置きました。 今度は私達は次の通り私達の顧客を提供主要なプロダクトできます: 形削り盤、まっすぐな斜めギヤ発電機、螺線形の斜めギヤ発電機、螺線形の斜めギヤ粉砕機、ハイポイド ギヤ テスター、ギヤ出版物を、ギヤ溝を彫る機械癒やす、ラッパー、ギヤ ギヤ Hobbers、製造所を、16 種類のギヤ カップリングの系列減らす、継ぎ目が無い管の伸張のための砥石で研ぐ機械、縦及び横のマシニング センター、特別な精密速度減力剤、ロール Stander 低いドライブ装置および環境の防護装置、30 家族以上、および 150 以上のタイプおよび指定連動させて下さい。 頑丈で、大きい CNC ギヤ機械類を発達させることの会社の焦点は市場に、政府によって緊急に必要とされ、できるだけ早く工業化するために作る高度ギヤ機械類の大きい変化を提供します。 ソフトウェアを設計している会社は一流 3D を成長し、設計のために使用しています。 会社は研究開発と何年もの間テンシン大学そして他の大学に協力によって作成を結合します。
