制御システム: | PLC, 自動 | 式アンコイラー: | 油圧, 手動 |
---|---|---|---|
主力: | 7.5KW | 名前: | 泡のスプレーヤー機械 |
注入圧力: | 10~20Mpa | タンク容積: | 250 L |
ハイライト: | 金属成形機,成形機冷間ロール |
PU-H255A の高圧泡のスプレーヤー機械
Descrition:
PU-H255A の高圧泡のスプレーヤー機械
PU-H255 高圧泡のスプレーヤー機械は家具、電化製品(冷却装置、フリーザーおよび給湯装置等の絶縁材の建築材料、自動車装飾の分野で広く使用されます。それに高精度の注入、平均混合物および安定した性能の特徴が高性能またあります。
各のための構成そして指定部品
1 の泡のスプレーヤー機械の部品
項目 |
N/M |
QTY |
1 |
タンク単位 |
2 |
2 |
紡糸ポンプ |
2 |
3 |
ハイ・ロー圧力周期の交換システム |
2 |
4 |
磁気カップリング(B の原料) |
1 |
5 |
Meshy フィルター |
2 |
6 |
混合物の頭部 |
1 |
7 |
油圧装置 |
1 |
8 |
電気制御システム |
1 |
9 |
温度調整の単位 |
2 |
10 |
管状のヒーター交換 |
2 |
11 |
パイプ・ライン・システム |
2 |
12 |
主要な支持フレーム |
2 |
2 の主要な技術仕様
項目 |
印 |
技術仕様 |
1 |
タイプの泡 |
堅い泡 |
2 |
適した物質的な動的粘着性(22℃) |
多塩基アルコール ~2500MPas polyisocyanate ~1000MPas |
3 |
注入圧力 |
10~20Mpa (調節可能な) |
4 |
注入の流れ(混合物の比率 1: 1) |
500-2500g/s |
5 |
混合物の規模 |
1:5~5: 1 (調節可能) |
6 |
注入の時間 |
0.5~99.99S (to0.01S の上の精密) |
7 |
物質的な温度調整の許容 |
±2℃ |
8 |
再注入の精密 |
±1% |
9 |
混合物の頭部 |
オイル管の LX1422-2K、4 PC および 2 本のシリンダー |
10 |
油圧装置 |
流れ 10L/min の率 システム圧力 10~20MPa |
11 |
タンク容積 |
250L |
12 |
Polyetherpolyols の紡糸ポンプ |
A2VK 55 |
13 |
イソシアン酸塩の紡糸ポンプ |
A2VK 55 |
14 |
エア圧縮の条件の要求 |
乾燥した、石油以外の P: 0.7Mpa Q: 600NL/min |
15 |
温度調整システム |
熱すること: 2×4Kw
|
16 |
電源 |
3ph 5 ライン、380V |
3、構成および指定
3.1Tank 単位
3.1.1
250 の L Polyol タンク
機能: stor に Polyol
·作業ボリューム 250L
· 許可された働き圧力 0.3MPa
· 最高のローディング圧力 0.45MPa
·キャビティ壁の(外的な断熱材の層と)サーモスタット制御
·手動停止弁の 1 部分はタンクの基盤で output.the の排出弁のポイントで取付けられています取付けられています
·1 組の物質的な供給システムおよび空気の球弁の口および単一弁の 1 部分の 1set
· 1 組の原料、力 0.75kw の回転速度 47RPM のバレルの混合物モーター
·1 組の PT100 プラチナ抵抗の温度の調査およびコントローラー
·ジャケット水安全弁、評価される圧力 0.3Mpa の一つ
·タンク安全弁、安全使用を保証する評価される圧力 0.45Mpa の一つ
·窒素弁の一つ;
·救助に圧力使用される窒素圧力安全弁の一つ維持しているか、または停止します
3.1.2 250L polyisocyanate 材料タンク
·作業ボリューム 250L
·許可された働き圧力 0.3MPa
· 最高のローディング圧力 0.45MPa
·外的な温度の絶縁材の層およびサーモスタット制御を用いるキャビティ壁
2 つの停止弁は出力の口で取付けられています
·手動停止弁の 1 部分はタンクの基盤で output.the の排出弁のポイントで取付けられています取付けられています
·1 組の物質的な供給システムおよび空気の球弁の口および単一弁の 1 部分の 1set
· 1 組の原料、力 0.75kw の回転速度 47RPM のバレルの混合物モーター
·1 組の PT100 プラチナ抵抗の温度の調査およびコントローラー
·ジャケット水安全弁、評価される圧力 0.3Mpa の一つ
·タンク安全弁、安全使用を保証する評価される圧力 0.45Mpa の一つ
·窒素弁の一つ;
·救助に圧力使用される窒素圧力安全弁の一つ維持しているか、または停止します
3.2 の部品のメーターで計る単位
3.2.1 polyol
1 組の高精度のメーターで計る助言は機械フレームで取付けられ、1)モーター、力 22kw、1460RPM およびモーター保護クラス IP154 の 1 部分から成っていますあります。 2) 1 組の非漏出磁気カップリング。 3)高圧紡糸ポンプ A2VK55
empty.the 制御圧力であることにポンプを防ぐのに前圧力データによってが 0.1Mpa.when で置かれる使用されているセット データより低い 1 組の前圧力制御装置は、制御システム アラーム表示を送り出します
1 組の compositions.the の働き圧力の働き圧力を制御するのに使用されている高圧制御装置は 6 の内で置かれます--22Mpa.when 圧力データは過剰超過します警報を送り出し、より過剰低いまたはより高くに機能不全の情報を表示するために、装置は停止します
構成の紡糸ポンプのための限界の安全圧力は 25Mpa .the の安全弁で持っています紡糸ポンプおよびシステムの安全を保証する保護の機能を置かれます
3.2.2 の polyisocyanate のメーターで計る単位
1 組の高精度のメーターで計る助言は機械フレームで取付けられ、1)モーター、力 22kw、1460RPM およびモーター保護クラス IP154 の 1 部分から成っていますあります。 2) 1 組の非漏出磁気カップリング。 3)高圧紡糸ポンプ A2VK55
empty.the 制御圧力であることにポンプを防ぐのに前圧力データによってが 0.1Mpa.when で置かれる使用されているセット データより低い 1 組の前圧力制御装置は、制御システム アラーム表示を送り出します
1 組の compositions.the の働き圧力の働き圧力を制御するのに使用されている高圧制御装置は 6 の内で置かれます--22Mpa.when 圧力データは過剰超過します警報を送り出し、より過剰低いまたはより高くに機能不全の情報を表示するために、装置は停止します
構成の紡糸ポンプのための限界の安全圧力は 25Mpa .the の安全弁で持っています紡糸ポンプおよびシステムの安全を保証する保護の機能を置かれます
3.3High 低い圧力周期交換単位
ハイ・ロー周期交換単位統制は高低圧力の交換およびそれに低負荷周期を形作らせます
3.4 フィルター
ろ過することを使用し、それはきれいにされた時機を得ますべきです
3.5Mixture 頭部
それは混合物を平均に保証するために針型の噴霧の口、V 形整理の口および高圧衝突のきれいな L 形の混合物の頭部の混合物理論を採用します
混合物は掛かる腕(0 で取付けられています聞きます--材料を注入するために急激に前後動く 180 度。
操作箱は注入のためのハイ・ロー スイッチ、出版物ボタン、場所の注入のスイッチおよび非常停止ボタンを備えています。
3.6hydraulic システム
油圧制御部品を取付けるタンク、容積 80L の 1 部分
·つなぐ油圧ポンプおよび運転されたモーター(5.5kw モーター、1400RPM)
·油圧圧力: 調節可能な 100~200Bar
·蓄積装置 6.3L.pre 圧力 80bar
·働いている間オイルを冷却するためにおよび温度を、余分ではない油圧装置で、保証するために使用されるオイルのコンデンサー((≤60℃)
·油圧多岐管 blocks.there は圧力増加する弁、安全弁および手動荷を下す弁です。
· 油圧装置の働き圧力を示す圧力メートルの 1 部分
·単一方向弁が付いている戻るフィルターの 1 部分
·混合物の頭部のオン/オフを制御するのに使用されている磁気交換弁のための電磁石の 2 部分
·polyisocyanate の戻る流れの試験ユニットを制御する NG6 ソレノイドの 1 部分
3.7Electrical 制御システム
3.7.1 私達は注入の時間を置くことができる time.pressure の時間を等テストする人間相互操作を採用します
3.7.2 私達は全泡立つスプレーヤーを制御できる採用し、有効な、信頼できるメーターで計、水力学、温度調整および原料の混合物および混合物のヘッド注入を高くしますプログラマブル コントローラを。
3.7.3 私達は PID の物質的な温度を絶えず制御し、PV および SV のデータを表示するために功妙な条件に従って 2 つの一種の原料タンクの温度を自由に置くようにデジタル表示装置の温度調整を採用します
3.7.4 システム・パラメータはメニューで作動させることができ、故障警報の強い機能が制御システムあります
そしてそれは操作のパネルおよび警報 .the 機械の声を送り出すことの故障情報のテスト・ポイントが自動的に停止できることを示すことができます。故障が解決した後機械は再始動することができます。
3.7.5 電気制御キャビネット:
·Xinjie のコントローラー中国製
·安全システムと締まる軽快なコイルが付いている総電源スイッチ。それは警報があれば消える場合もあります。
·いろいろな種類の接触器および電気再演
·いろいろな種類のスイッチおよび出版物ボタン
·混合物の頭部のための制御要素
·テストのための制御要素
·制御システムと接続される話好きなインターフェイス
·システム・ソフトウェアおよびコントローラー プログラム
適用:

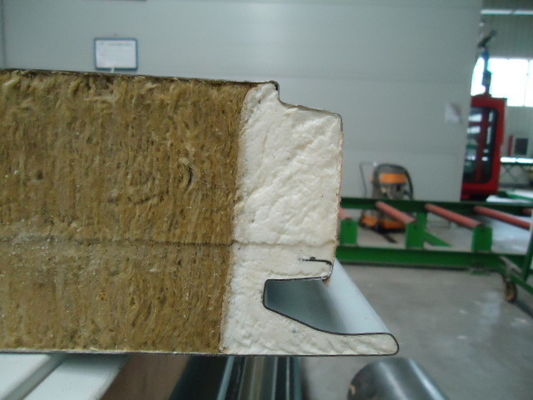

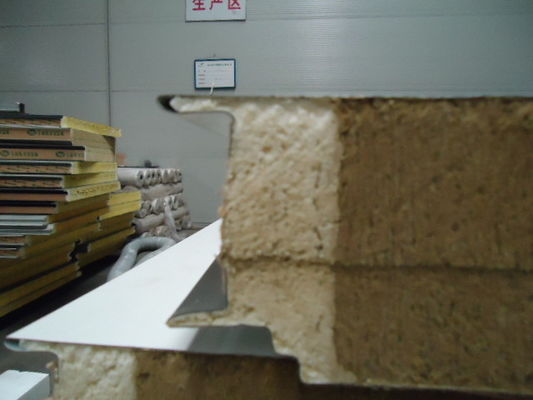

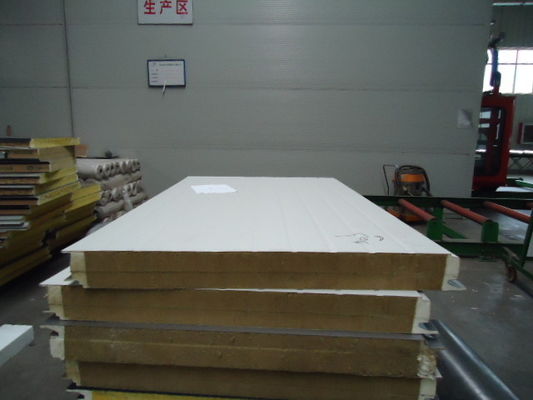

PU のパネル
指定:
3.7.6 電気部品の主要な技術仕様
項目 |
N/M |
指定 |
ノート |
1 |
注入プログラム |
20-50pcs |
|
2 |
注入の時間の調節の規模 |
0.5~99.99S |
人間相互調節 |
3 |
原料の温度の調節の規模 |
20~30℃ |
温度調整の器械の設定 |
4 |
油圧モーター |
5.5KW |
|
5 |
紡糸ポンプ モーター |
2×22Kw |
|
6 |
ミキサー モーター力 |
2X0.75KW |
|
7 |
物質的なポンプ モーター |
2X1.5KW |
|
9 |
暖房装置 |
4×4KW |
|
10 |
プログラマブル コントローラ |
|
|
11 |
温度調整の器械 |
PT100 |
|
12 |
総力 |
about70KW |
|
3.8 Temperatur の制御システム
温度調整の単位がそれに統合の構造をするために 2 種類の原料の温度を制御するのに使用されています
·水冷の単位は冷却部のための水を冷却するのが常でありました
·移動可能な車輪が付いている閉鎖した鋼鉄カバー
·温度調整の器械
·自動表示および機能不全制御
·水周期圧力メートル
·冷却する周期のための圧力メートル
·コントローラー
·暖房装置は A/B 材料、4x4KW を熱することです
3.9Tubular ヒーター交換
取付けられているかどれがのステンレス製の管状のヒーター交換の戻るパイプラインで温度調整媒体(水)は物質的な温度の調節を実現する冷却/加熱部のような他の単位と中接続されます
3.10pipeline システム
パイプラインの長さ(柔らかく、堅い等)は機械フレームからの混合物の頭部にユーザーの点で固定です
機械の 3.11Main 支持フレーム
容易に運び、維持するために、フレームはメーターで計、油圧および物質的なタンクおよび戻る流れテスト単位支えるのに使用されるプラットホームに組み込まれています。
ホックは地面のフレームおよび設置パネルで取付けられています
高圧泡のスプレーヤーのためのアウトソーシングの部品
項目 |
N/M |
場所の起源 |
ノート |
1 |
紡糸ポンプ A2VK 55 |
上海 |
|
2 |
混合物 headLXHV1422-2K
|
|
維持 12 か月 |
3 |
圧力センサー |
陶磁器の最初ブランド |
|
4 |
磁気カップリング(B の原料) |
|
維持 12 か月 |
5 |
コンデンサー |
陶磁器 |
|
6 |
magenetic 液体のレベル ゲージ
|
陶磁器 |
|
7 |
ハイ・ロー圧力切換え弁 |
|
|
8 |
紡糸ポンプ モーター |
中国 |
|
9 |
ボタン、接触器を押して下さい |
シュナイダーおよび Omron |
|
10 |
空気の部品 |
台湾で作られる Airtac |
|
11 |
PLC |
陶磁器 |
|
12 |
接触パネル |
中国 |
|
